Tablas y Gráficos

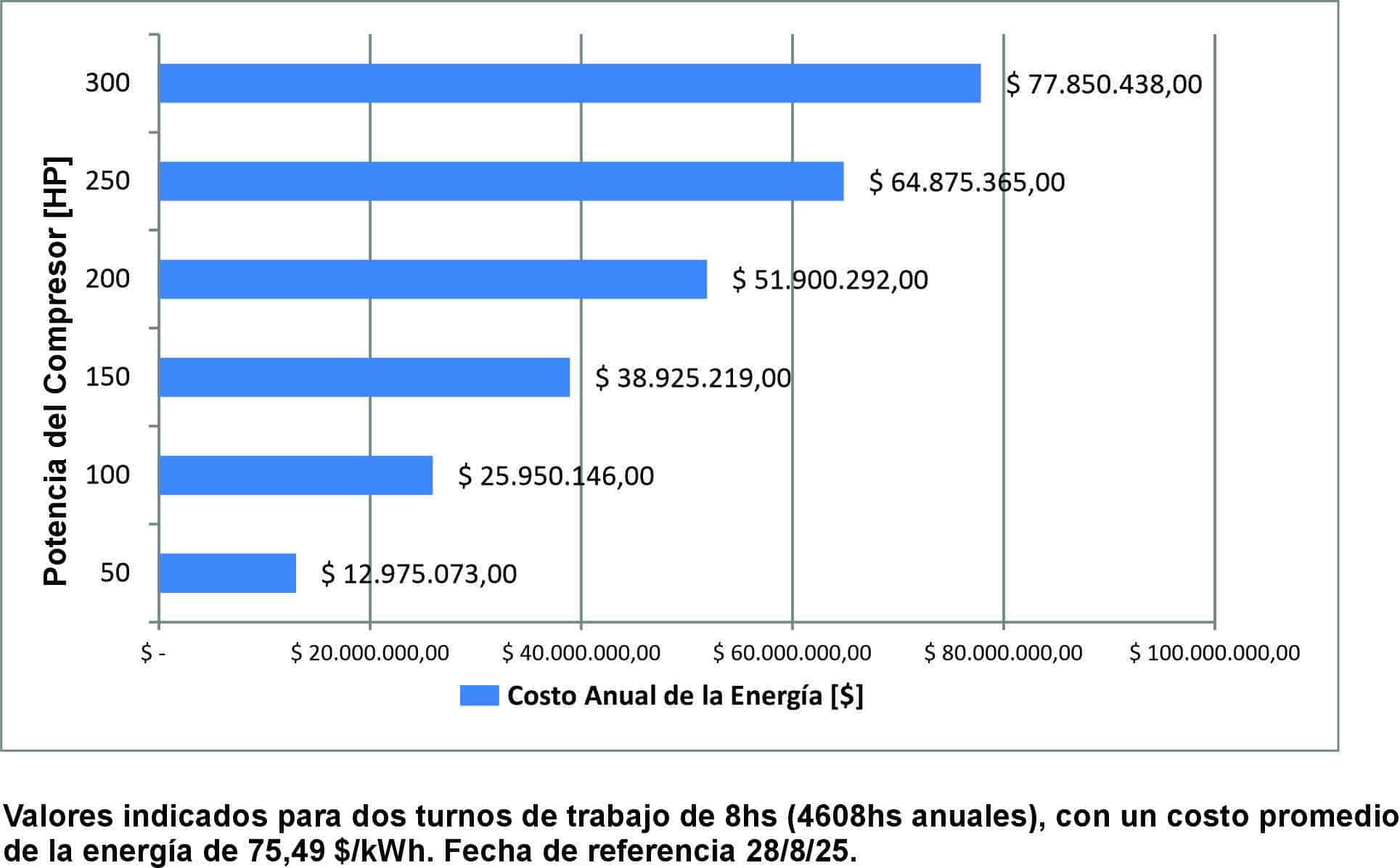

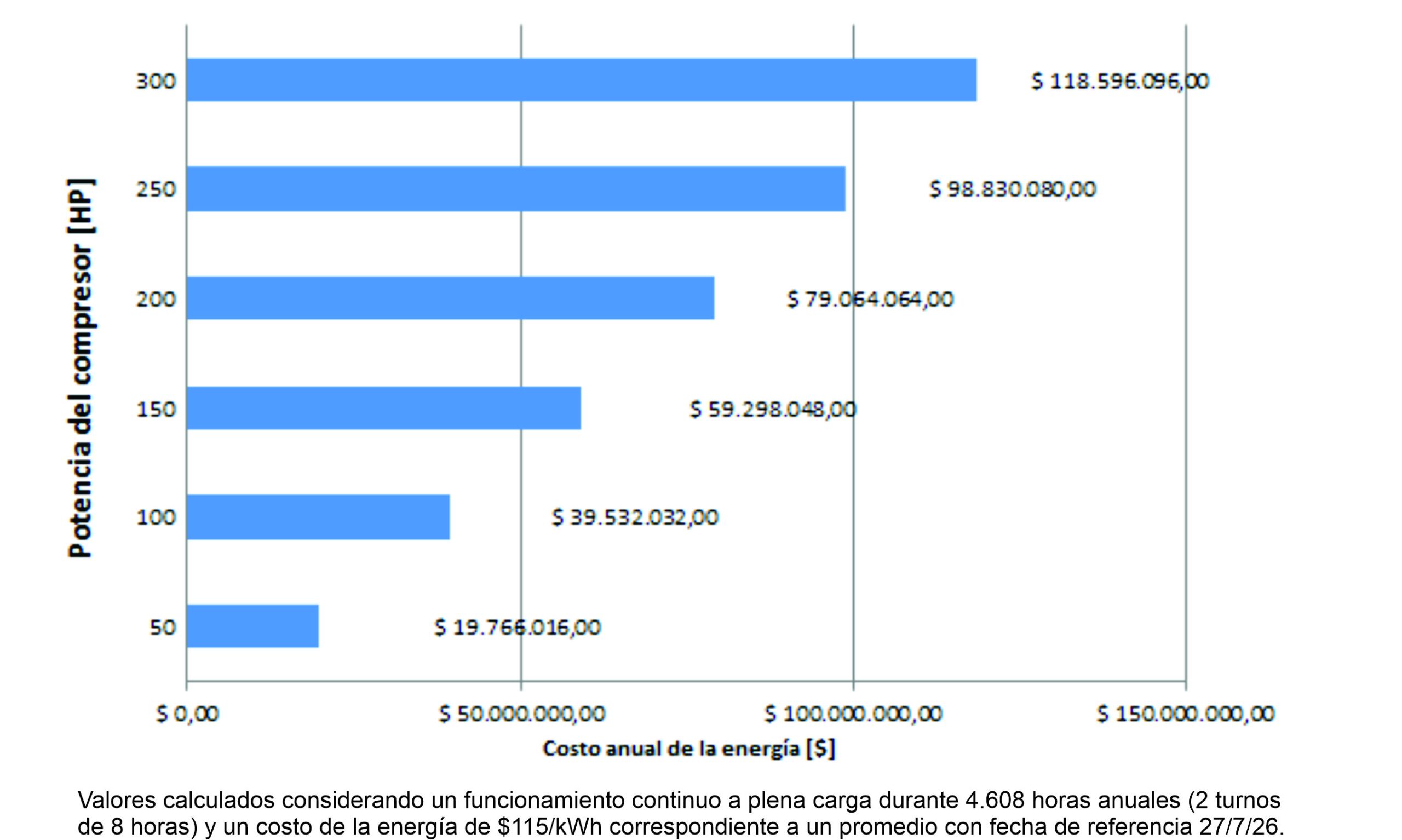

Costo de Energía Anual de Compresores

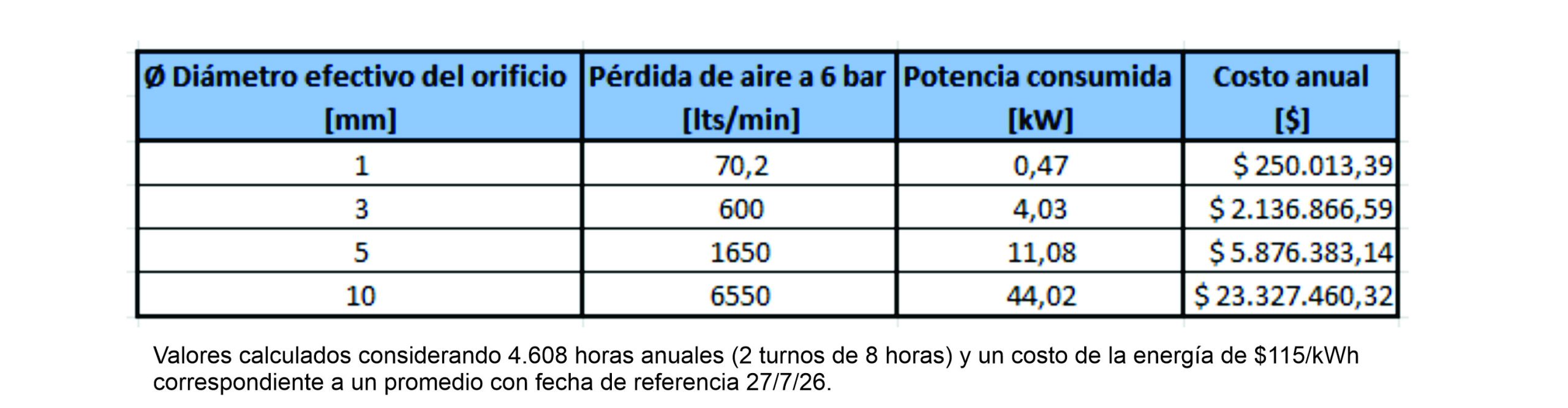

Caudal de fugas, Costo anual y Consumo eléctrico para una Presión constante de 6 bar

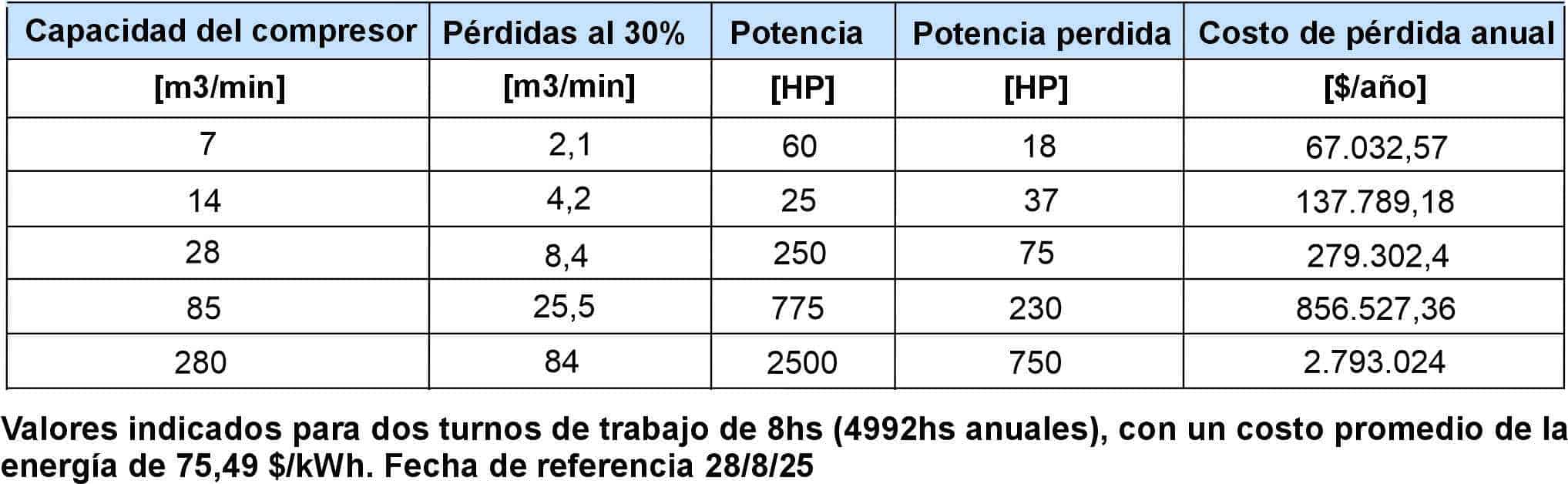

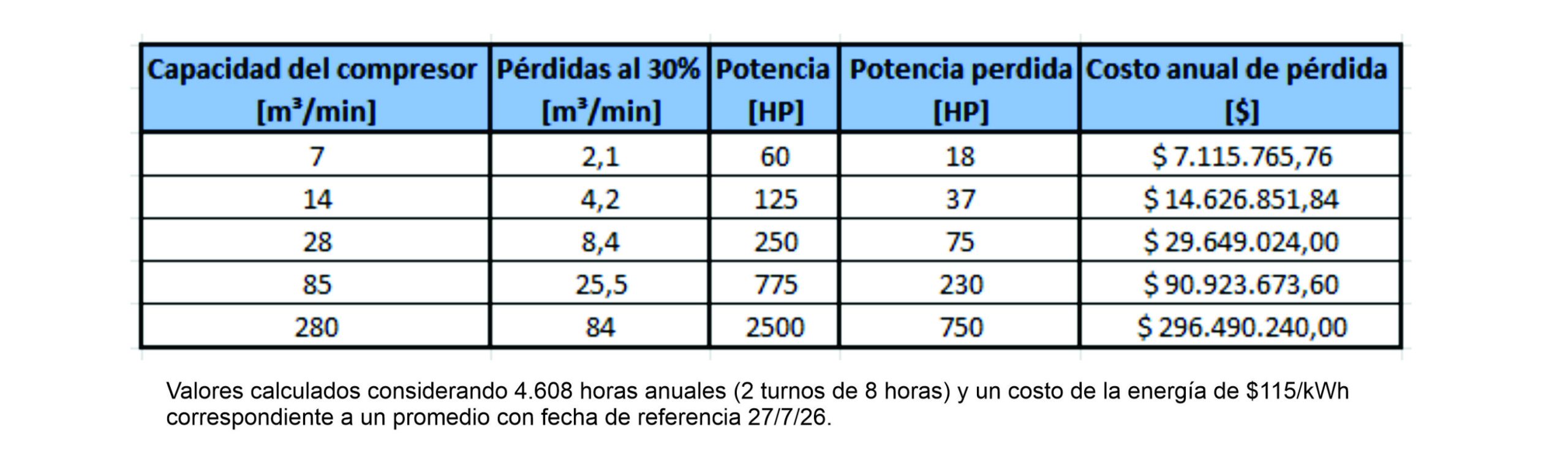

Costo de Fugas y Potencia Consumida en una instalación con 30% de pérdidas
Caudales de Fuga referidos a diferentes diámetros de Orificios

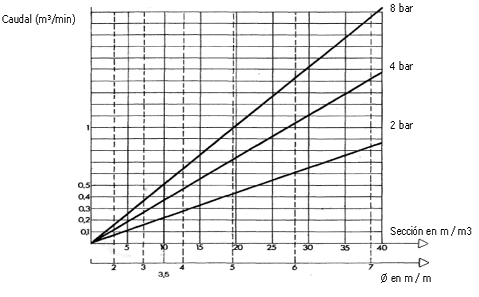

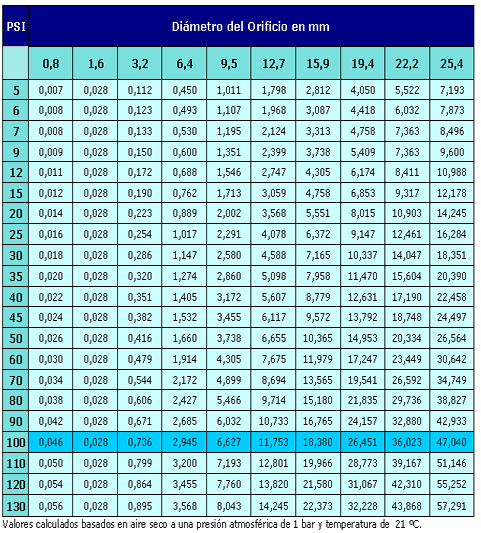

Consumo de Aire Comprimido para diferentes Ø de orificios en función de la Presión (Gráfico)

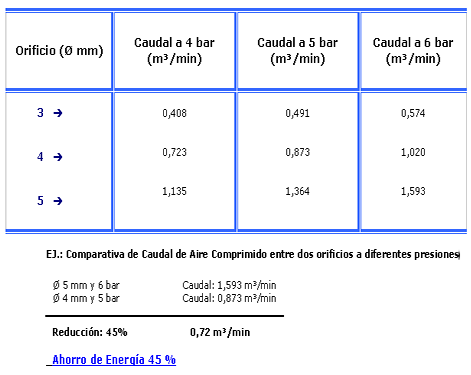

Consumo de Aire Comprimido para diferentes Presiones

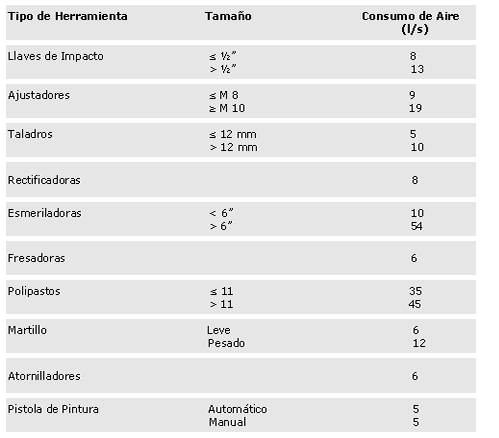

Consumo de Aire para herramientas de Aire Comprimido, valores básicos

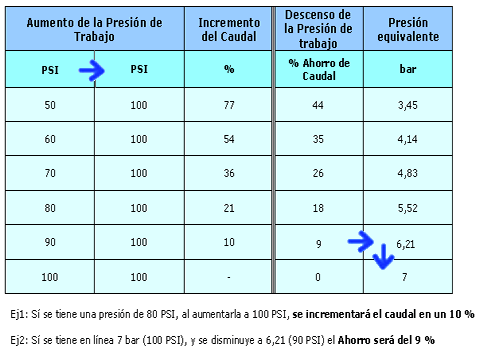

Ahorro de Energía por disminución de la presión de operación
Caída de Presión en Tuberías
Generalmente un circuito cerrado es la mejor red de distribución de Aire Comprimido para una instalación. Es esencial que los diámetros de los tubos sean adecuadamente dimensionados para evitar las caídas excesivas de presión. La siguiente Tabla indica las pérdidas de energía si la tubería empleada es demasiado pequeña.

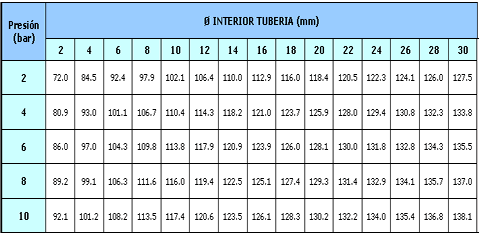

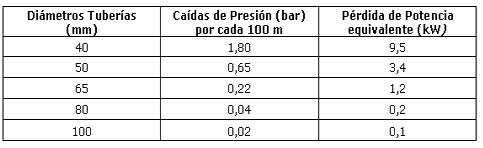

Caídas de Presión en redes de Aire Comprimido
Para evitar pérdidas de energía exageradas, la velocidad del aire en los tubos no debe ser superior a 6 m/s. Se pueden permitir mayores velocidades del aire en ramales cuya longitud sea inferior a 15 m. La Tabla 2 da ejemplos de los flujos de aire máximos recomendados para tubos de diferentes diámetros a la presión de 7 bar (100 psig), tanto para la tubería de la red principal como para los ramales cortos.
Flujos máximos recomendados para Aire Comprimido a una Presión de 7 Bar (100psig)

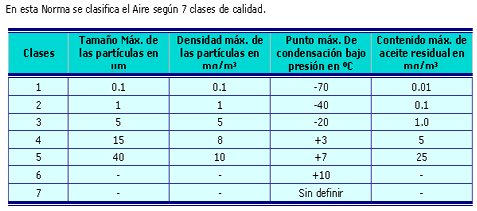

Calidad del Aire Comprimido

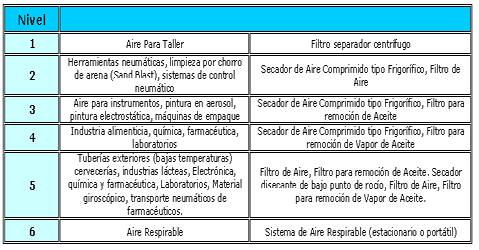

Niveles de Calidad de Aire comprimido según las aplicaciones
Máxima exposición al Ruido Permitida según recomendaciones OSHA
Nivel sonoro en una Tubería de Aire Comprimido de 300 mm de longitud (presión/diámetro) (Valores de referencia)
Tablas de Conversión
Consumos de Aire Comprimido a Diferentes Presiones de Alimentación
El consumo de Aire Comprimido es directamente proporcional a la presión absoluta de entrada.
Ejemplo: Un Tubo Vortex Modelo 3215 consume 425 SLPM (Standard Litros por Minuto) a 6.9 bar. Para calcular el caudal a una presión de alimentación de 5.5 bar, se procede de la siguiente manera:
