Cortina de Aire Ionizado

¡Potente eliminador de estática que evita atascos, roturas, descargas y polvo hasta a 6,1 m de distancia!

Solicitar presupuesto
Aplicaciones
Capítulo Eliminadores de Estática

Utiliza la Súper Cuchilla de Aire Longitudina

¡Bajo consumo de aire!
¡Sorprendentemente silenciosa!
¡Flujo de aire uniforme!
¡Entradas de aire laterales e inferiores!

¿Qué es la Súper Cuchilla de Aire Ionizado ?

Comparada con nuestra versión anterior, la Súper Cuchilla de Aire Ionizado Gen4 de EXAIR ofrece un rendimiento un 34% mejor a bajas presiones, lo que permite obtener los mismos o mejores resultados, ahorrando aire comprimido y dinero. Las Súper Cuchillas de Aire Ionizado Gen4 eliminan la electricidad estática de plásticos, láminas, hojas y otras superficies de productos donde los problemas incluyen desgarros, atascos o descargas peligrosas. La lámina de aire laminar limpia las superficies de estática, partículas, polvo y suciedad. La velocidad de producción, la calidad del producto y la limpieza de la superficie pueden mejorar drásticamente.

¿Por qué la Súper Cuchilla de Aire Ionizado ?

La Súper Cuchilla de Aire Ionizado Gen4 inunda una zona o superficie con iones eliminadores de estática, hasta a 20 pies (6,1 m) de distancia. Un flujo de aire uniforme a lo largo de su longitud no causa desalineaciones en superficies críticas como láminas o bandas. La fuerza puede ajustarse desde una “ráfaga” hasta una “brisa”. La Súper Cuchilla de Aire Ionizado Gen4 no da descargas y no tiene partes móviles. También requiere solo 3,7 SCFM de aire comprimido por pie de longitud a 5 PSIG (105 SLPM por cada 300 mm de longitud a 0,3 BAR). El nivel de ruido es sorprendentemente bajo: 50 dBA en la mayoría de las aplicaciones.

Ventajas

  • Hasta un 34% de mejora en el rendimiento
  • Cable blindado con armadura metálica y apantallado electromagnéticamente
  •  Conexión a tierra integrada que elimina la necesidad de una toma a tierra adicional
  •  Conexiones a fuente de alimentación de acero inoxidable duraderas
  •  Bajo consumo de aire
  •  Flujo de aire uniforme a lo largo de toda la longitud
  •  Silencioso
  •  Efectivo hasta a 20 pies (6,1 m)
  •  Sin descargas, no radioactivo
  •  Compacto, resistente, fácil de instalar
  •  Longitudes de sistema ilimitadas con flujo de aire ininterrumpido
  •  Bajo mantenimiento
  •  Certificaciones UR/CE
  •  Cumple con EMC
  •  Cable modular de alimentación que facilita las conexiones y el tendido

Aplicaciones

  • Limpieza de láminas
  •  Maquinaria de moldeo
  •  Cortadoras y recortadoras
  •  Limpieza de piezas
  •  Eliminación de polvo antes de pintar
  •  Envolvedoras retráctiles
  •  Limpieza de paquetes
  •  Apertura de bolsas / operaciones de llenado
  •  Equipos de impresión

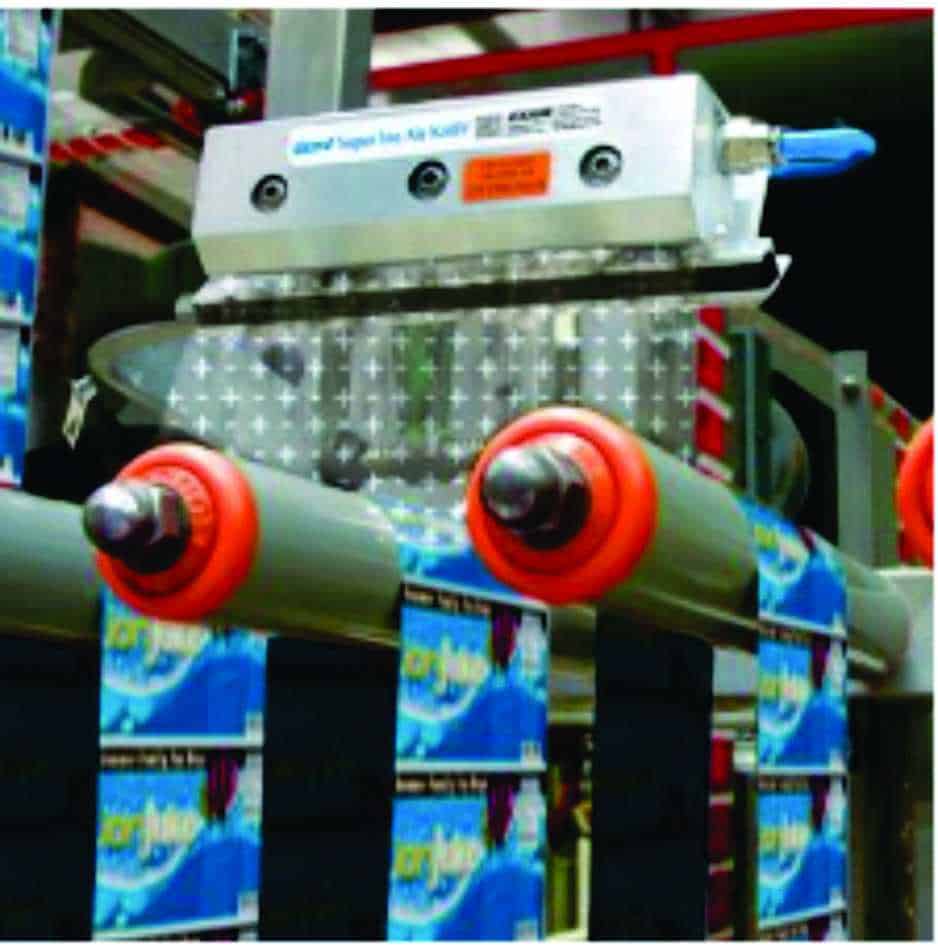

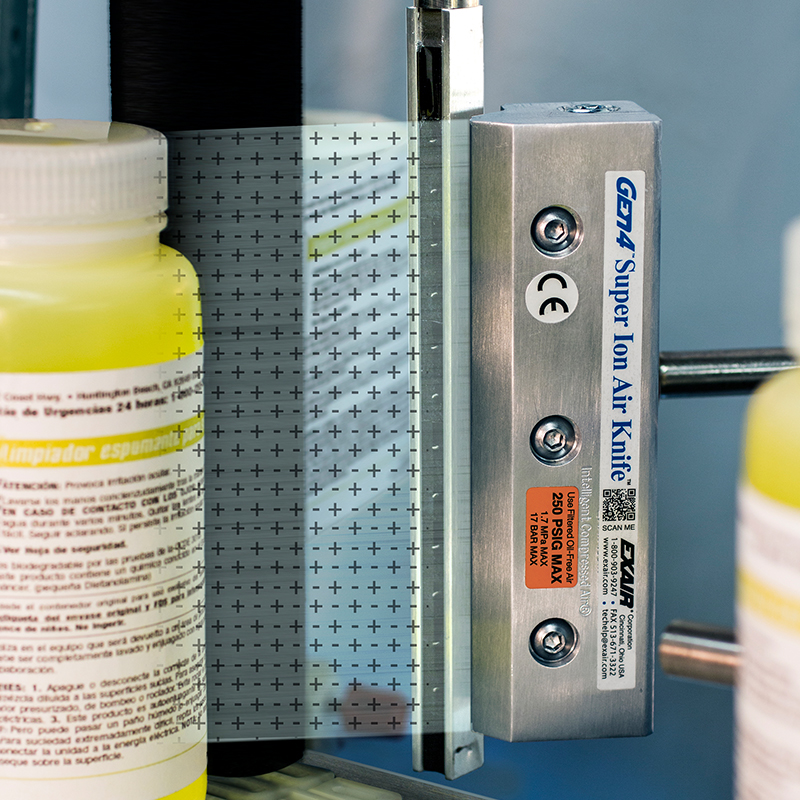

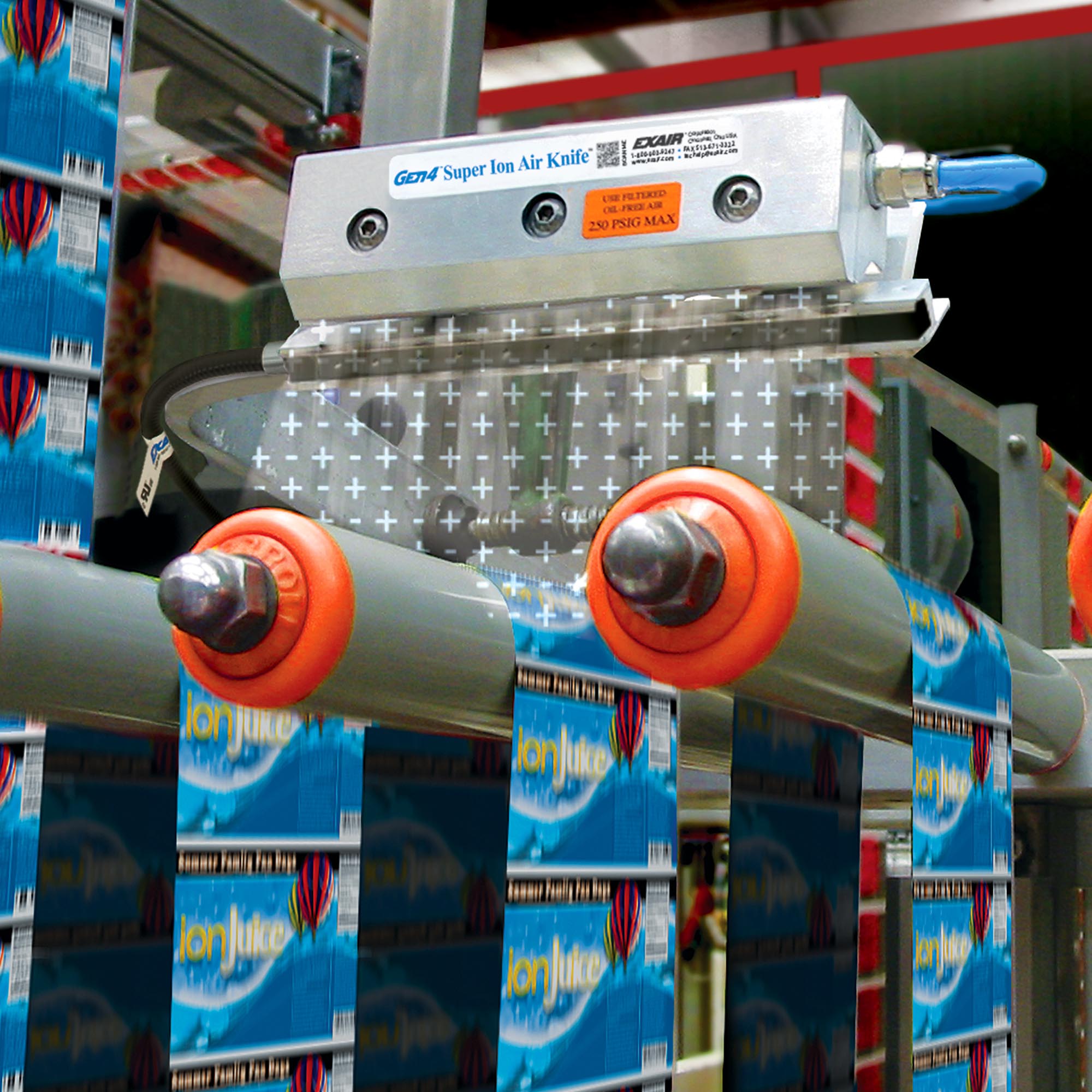

La Súper Cuchilla de Aire Ionizado Gen4 elimina la carga estática en las etiquetas que se aplican a botellas de PET para bebidas gaseosas.

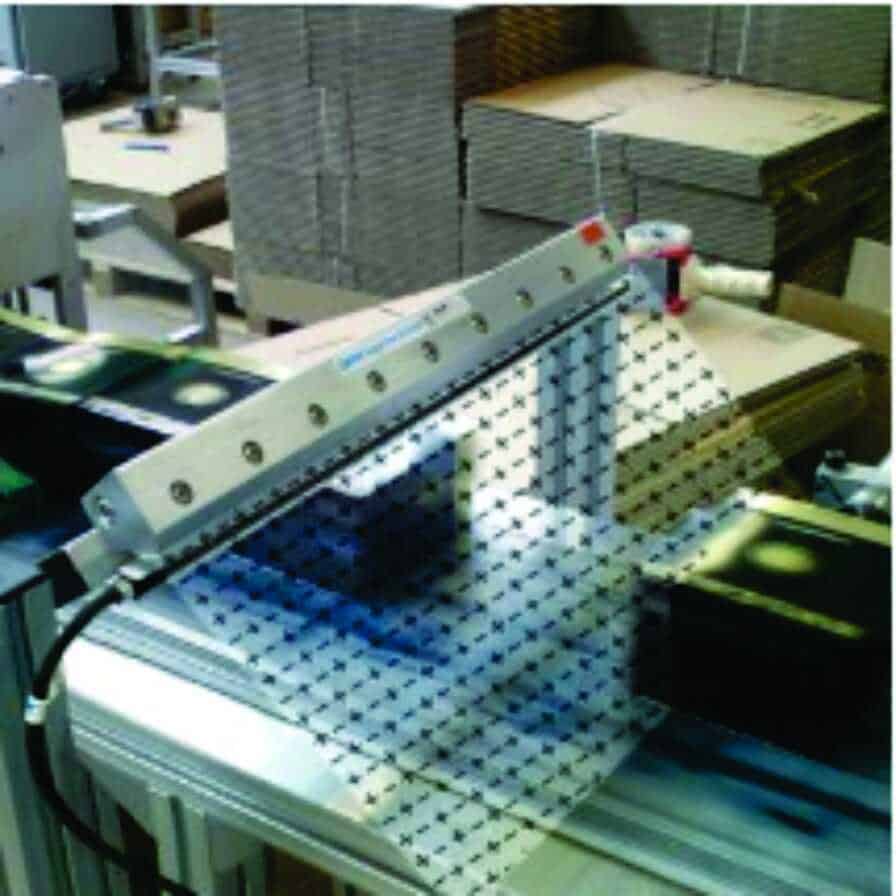

La Súper Cuchilla de Aire Ionizado Gen4 modelo 112118 de 18″ (457mm) elimina el polvo de productos de cuidado personal antes de sellar las cajas con celofán.

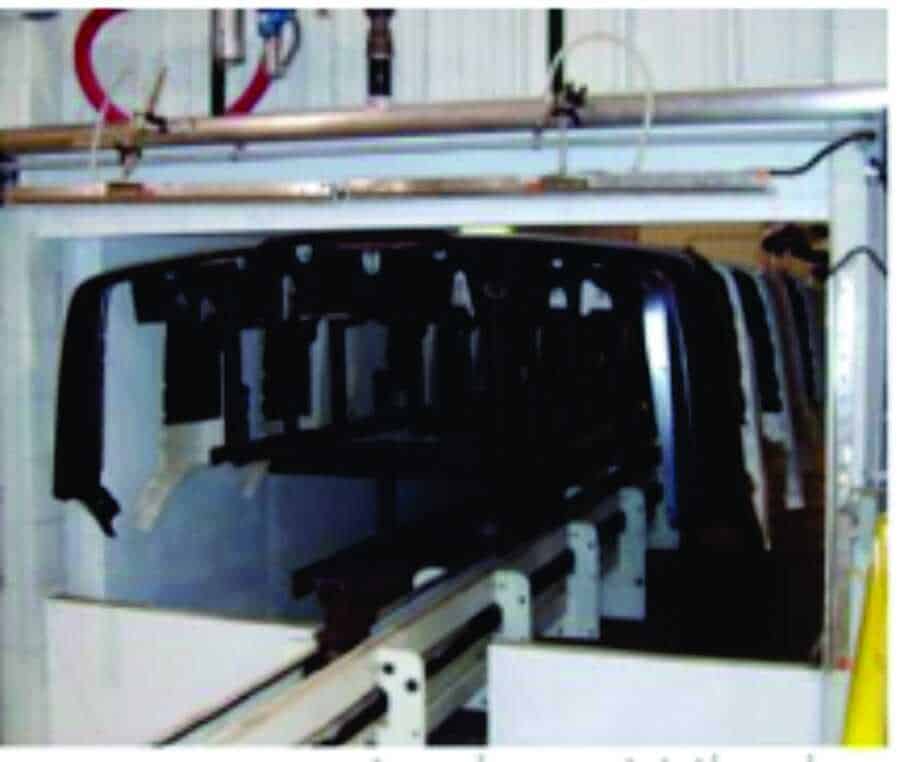

Paragolpes, carrocerías y fascias se limpian de polvo y fibras antes de la pintura.

¿Cómo funciona la Súper Cuchilla de Aire Ionizado Gen4?

El aire comprimido fluye a través de una entrada (1) hacia la cámara de presión de la Súper Cuchilla de Aire Ionizado Gen4. El flujo se dirige hacia un orificio ranurado y preciso. Al salir el flujo de aire primario, se crea una lámina uniforme de aire a lo largo de toda la longitud, que inmediatamente arrastra el aire ambiente circundante (2). Una barra ionizadora Gen4 (3), alimentada eléctricamente, llena la cortina de aire con cargas positivas y negativas. La corriente de aire entrega estos iones eliminadores de estática a la superficie del producto (4), donde neutraliza instantáneamente la estática y elimina el polvo y otras partículas.

Rendimiento de la Súper Cuchilla de Aire Ionizado



Características adicionales

  • Las entradas de aire comprimido se encuentran en cada extremo y en la parte inferior de la Súper Cuchilla de aire ionizado Gen4. Hay longitudes ilimitadas disponibles, hasta 118″ (3 m).
  • Se pueden instalar fácilmente láminas más gruesas si se requiere una velocidad de impacto más fuerte.
  • El aire primario no impacta ninguna superficie de la Súper Cortina de Aire Ionizado Gen4, lo que mantiene un nivel de sonido bajo.
  • Los emisores moldeados por inserción eliminan la posible acumulación de suciedad que podría degradar el rendimiento o eventualmente provocar un cortocircuito en la barra ionizadora.
  •  Los emisores son de acero inoxidable afilado y duradero.
  • El cable de alta tensión está blindado para resistir cortes y abrasiones, y tiene conexión a tierra integrada, eliminando la necesidad de una conexión adicional. El conector tipo bayoneta roscado viene completamente ensamblado y listo para usar.
  • El cable con blindaje electromagnético protege los componentes electrónicos sensibles.
  • Los kits de Súper Cuchillas de Aire Ionizado Gen4, que incluyen todos los componentes necesarios para su funcionamiento, están disponibles.



Rendimiento y fiabilidad mejorados

Las Barras Ionizadoras Gen4 son más efectivas con un sistema de soplado de aire. Esto permite que los iones eliminadores de estática lleguen más lejos y con mayor cobertura. Cuando se usa sola, una barra debe montarse a menos de 4 pulgadas de la superficie cargada para neutralizarla completamente. Este montaje cercano es imposible cuando la estática se genera en áreas confinadas de una máquina. La cobertura de iones es mínima en piezas de configuración irregular o cuando hay altas velocidades de producción. El tipo correcto de suministro de aire es fundamental. Los sopladores producen una corriente de aire desigual y turbulenta que puede hacer que los iones positivos y negativos se recombinen antes de alcanzar el material cargado. Son grandes, sufren desgaste mecánico y ofrecen un control de flujo limitado. La compacta Súper Cuchilla de Aire Ionizado Gen4 utiliza una pequeña y equilibrada cantidad de aire comprimido para producir una lámina de aire que transporta los iones hasta la superficie cargada, incluso cuando está lejos. El flujo y la fuerza se controlan fácilmente y no hay partes móviles que se desgasten

Eliminación de polvo de carrocerías de auto

El problema: Las carrocerías de automóviles se recubren con imprimación y luego se lijan antes de ingresar a la cabina de pintura. El polvo generado por la imprimación, atraído por la carga estática en la carrocería, crea imperfecciones que se capturan y se magnifican en el proceso de pintado. La solución: Se instaló un “arco” de Súper Cuchillas de Aire Ionizado modelo 112024 de 24″ (610 mm) aguas arriba de la cabina de pintura. A medida que las carrocerías pasan a través del arco, una lámina de aire ionizado de alta velocidad neutraliza la carga estática, liberando el polvo y expulsándolo hacia un sistema de recolección. Comentario: El flujo de aire no turbulento fue la clave del éxito de este sistema de limpieza. La compacta Súper Cuchilla de Aire Ionizado Gen4 tiene la capacidad de transportar la mayor parte de los iones neutralizadores de estática hacia la superficie del automóvil. Puede ajustarse desde una suave brisa hasta un potente chorro de aire, con capacidad de encendido/apagado instantáneo. El flujo de aire uniforme a lo largo de toda la longitud asegura que todas las superficies de la carrocería queden neutralizadas y libres de polvo. Lo mejor de todo es que la Súper Cuchilla de Aire Ionizado Gen4 es eficiente tanto en el consumo de aire comprimido como en la reducción del ruido para los operarios. Consume mucho menos aire que los sopladores estándar y produce un nivel de sonido de aproximadamente 69 dBA en la mayoría de las aplicaciones. El EFC de EXAIR (mostrado en la página 7) es un controlador electrónico de flujo para aire comprimido. Puede detectar cuándo no hay un automóvil presente y apagará automáticamente el suministro de aire comprimido hasta que el siguiente vehículo se coloque en posición. Es el complemento perfecto para este tipo de aplicación.

Un fabricante de perfumes y fragancias elimina polvo de sus envases / recipientes

El problema: un fabricante de perfumes y fragancias tenía un inconveniente con el embalaje de sus perfumes finos. La cinta transportadora que llevaba las cajas hacia la máquina de sellado con celofán rozaba contra la superficie de las cajas e inducía una considerable carga de electricidad estática, lo que las convertía en un “imán para el polvo”. El polvo del cartón y otras partículas en la instalación caían sobre las cajas de perfume que pasaban por la selladora De celofán. El polvo atrapado daba una apariencia deficiente al paquete finalizado. La empresa se negaba a permitir que las cajas con ese mal aspecto salieran de su planta. Los intentos de limpiarlas con pistolas de aire convencionales dieron resultados poco satisfactorios.
La solución: la empresa instaló una Súper Cuchilla de Aire Ionizado Gen4 modelo 112018 de 18″ (457 mm) antes de que las cajas ingresaran a la selladora. La superficie cargada se neutralizó por completo con el flujo de aire ionizado, y el polvo y las partículas fueron eliminados. Las cajas cubiertas con celofán quedaron perfectamente limpias.
Comentario: La Súper Cuchilla de Aire Ionizado Gen4 de EXAIR se utiliza en aplicaciones como esta, donde la apariencia es clave para la venta del producto. La Súper Cuchilla de Aire Ionizado Gen4 es comúnmente utilizada para limpieza previa al embalaje, operaciones de apertura y llenado de bolsas, limpieza de carrocerías antes de pintar, limpieza de bandas, así como para eliminar atascos, rasgaduras y esas molestas descargas de electricidad estática

Limpieza de Platos de Porcelana Antes del Esmaltado

El problema: Un fabricante de vajilla de porcelana fina tenía un problema con el polvo que arruinaba el acabado de sus piezas. Las partículas de polvo se adherían a la superficie de los platos, generando imperfecciones que se magnificaban notablemente una vez aplicada la capa de esmalte. Antes del esmaltado, intentaron eliminar las partículas de polvo utilizando boquillas de aire convencionales, lo cual tuvo poco o ningún efecto. La cantidad de piezas rechazadas era considerable.
La solución: Se instalaron tres unidades de la Cuchilla de Aire Ionizado Gen4 modelo 112018 de 18″ (457 mm) para rodear cada plato, neutralizar la carga estática y eliminar las partículas de polvo. Cualquier partícula suspendida en el aire era inmediatamente aspirada por su sistema de recolección de polvo. Los platos quedaban completamente lisos al tacto, sin imperfecciones.
Comentario: Un problema similar solía afectar a los fabricantes de automóviles. La carga estática generada durante la operación de preparación de la carrocería hacía que esta atrajera partículas sueltas de polvo durante el proceso de imprimación. Una vez que la pintura entra en contacto con una de estas partículas, esta sobresale notablemente y arruina un trabajo de pintura robótica que de otra manera sería perfecto. La Cuchilla de Aire Ionizado Gen4 es ideal en estos casos, ya que neutraliza la carga y expulsa el polvo (en dirección al sistema de recolección). Para minimizar el consumo de aire comprimido en estas aplicaciones, se recomienda el uso del EFC (Electronic Flow Control) de EXAIR, que apaga automáticamente el aire comprimido cuando no hay una pieza presente.

¡Una lámina de aire ionizado es una
forma eficaz de eliminar la estática
y limpiar piezas o materiales!



¿Qué es la Cuchilla de Aire Ionizado Estándar ?

Comparado con el modelo anterior, la Cortina o Cuchilla de Aire Ionizado Estándar Gen4 de EXAIR ofrece un rendimiento mejorado del 30% a bajas presiones, lo que permite obtener los mismos o mejores resultados, ahorrando aire comprimido y dinero. Es una solución eficaz para eliminar la estática. Al igual que su versión «súper», La Cuchilla de Aire Ionizado Estándar Gen4 elimina la electricidad estática de plásticos, materiales en bobina, láminas y otras superficies donde la estática puede causar desgarros, atascos o descargas peligrosas.
Este ionizador utiliza el diseño original del Cortina de Soplado Estándar para transportar los iones desde una barra ionizante Gen4 hasta la superficie cargada, a una distancia de hasta 6,1 m (20 pies). Aunque no es tan eficiente como la Súper Cuchilla de Aire Ionizado (relación de amplificación de aire de 40:1), la Cortina de Aire Ionizado Estándar ofrece una amplificación de aire de 30:1, proporcionando una rápida disipación de carga estática y una fuerte fuerza de soplado para limpieza. La fuerza del aire puede ajustarse desde una “ráfaga” hasta una “brisa”. El equipo no genera descargas al tacto y no tiene piezas móviles

¿Por qué la Cuchilla de Aire Ionizado Estándar ?

Cuando el consumo de aire y el nivel de ruido no son factores críticos en la aplicación, el menor costo convierte a la Cuchilla de Aire Ionizado Estándar Gen4 en una opción muy atractiva. (Para comparar la Súper Cuchilla de Aire Ionizado con la Cuchilla de Aire Ionizado Estándar Gen4, consulte las tablas de rendimiento en las páginas 133 y 139).
Las entradas de aire comprimido están disponibles en ambos extremos de la Cortina de Aire Ionizado Estándar Gen4. Para aplicaciones en tramos largos, pueden montarse múltiples Cuchillas en línea. Esta configuración genera una separación de aire de aproximadamente 51mm (2″) en la unión entre unidades. (Si se desea una cobertura continua y sin espacios, se recomienda el uso de la Súper Cuchilla de Aire Ionizado Gen4). También están disponibles barras ionizantes Gen4 de longitudes especiales hasta 119″ (3,02 m), ideales para aplicaciones que requieren múltiples cuchillas de aire.

Ventajas

  • Rendimiento mejorado en un 30%
  • Cable blindado con recubrimiento metálico resistente y protección electromagnética
  • Toma de tierra integrada que elimina la necesidad de conexión adicional
  • Conexiones de acero inoxidable duraderas hacia la fuente de alimentación
  • Consumo de aire reducido
  • Amplificación de aire de 30:1
  • Bajo nivel de ruido
  • Efectivo hasta 6,1 metros (20 pies)
  • Sin descargas, no radioactivo
  • Compacto, robusto y fácil de instalar
  • Longitudes de sistema ilimitadas
  • Bajo mantenimiento
  • Fuerza y caudal variables

Aplicaciones

  • Limpieza de bandas
  • Maquinaria de moldeo
  • Cortadoras y troqueladoras
  • Limpieza de piezas
  • Eliminación de polvo previo a la pintura
  • Envolvedoras retráctiles
  • Limpieza de paquetes
  • Apertura y llenado de bolsas
  • Equipos de impresión

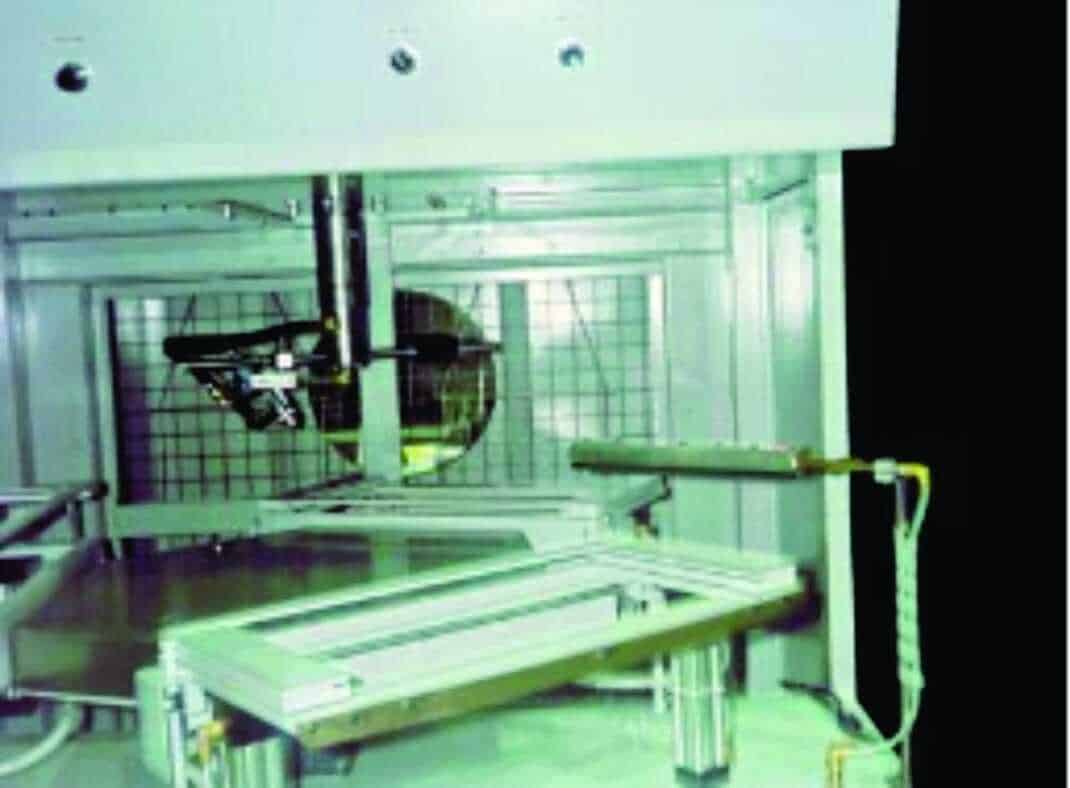

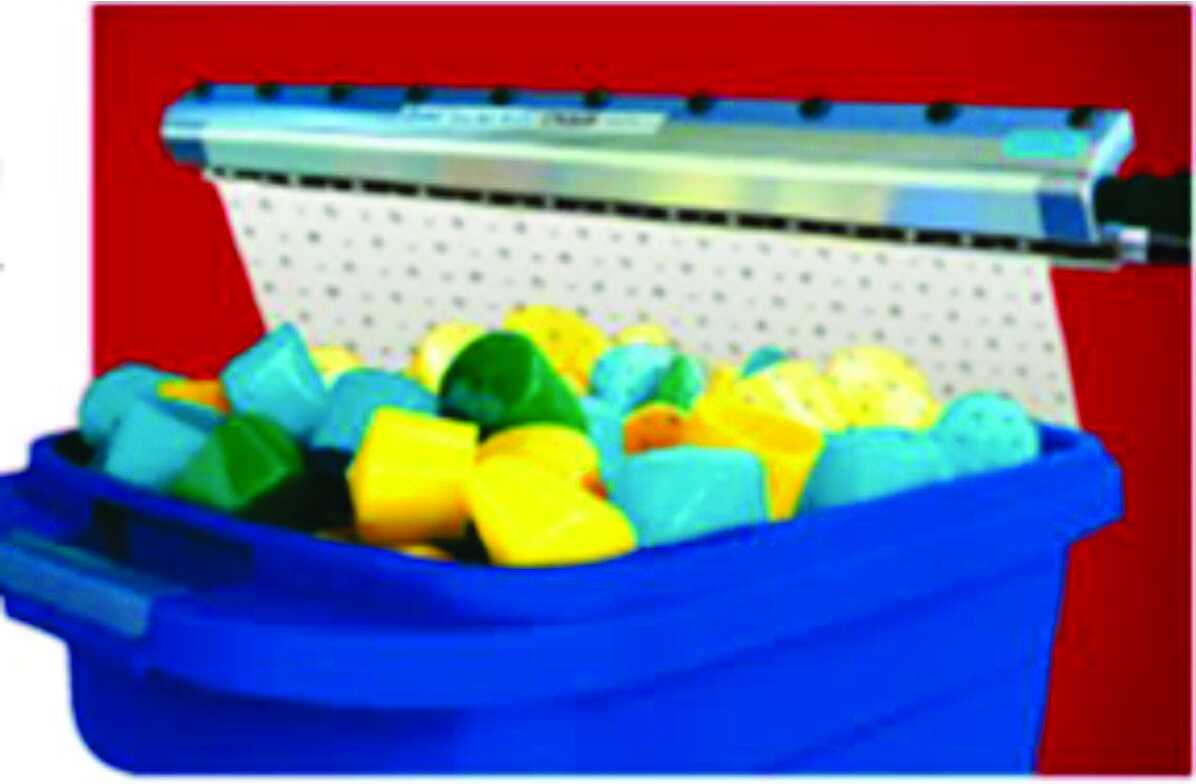

El sistema de la Cortina de Aire Ionizado Estándar Gen4 modelo 8218 18″ (457mm) “baña” partes con iones eliminadores de estática para prevenir shocks para el personal.
El sistema de la Cortina de Aire Ionizado Estándar Gen4 modelo 8218 18″ (457mm) “baña” partes con iones eliminadores de estática para prevenir shocks para el personal.

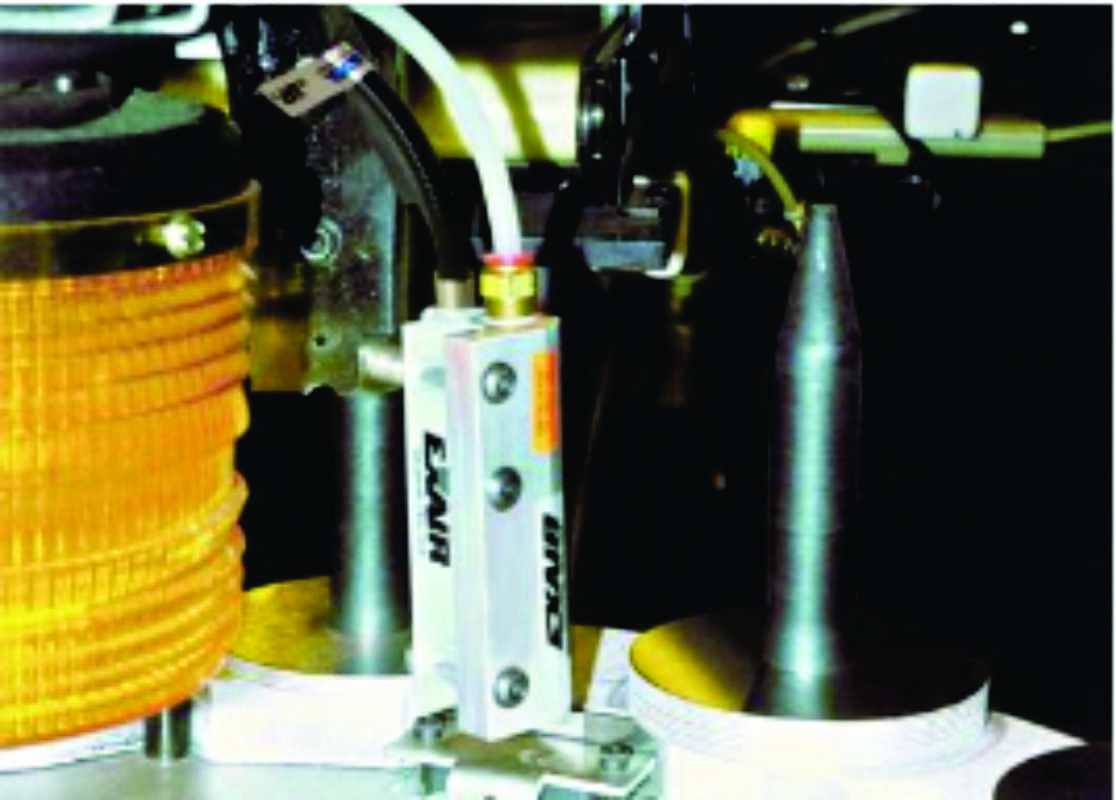

Una Cuchilla de Aire Ionizado Estándar modelo 8103 de 3″ (76mm) remueve polvo de los discos duros de una computadora previo al ensamblaje.

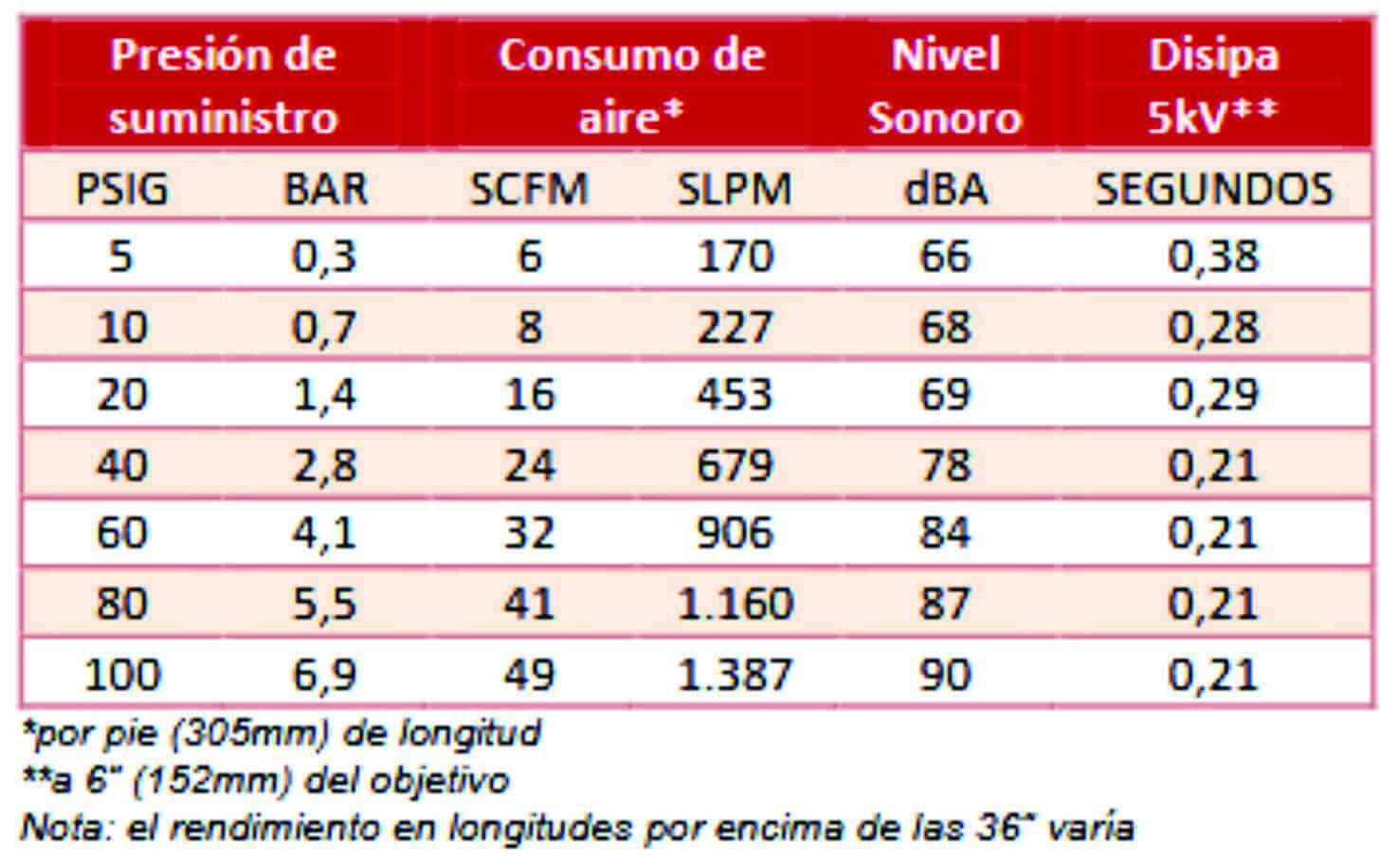

Rendimiento de la Cuchilla de Aire Ionizado Estándar

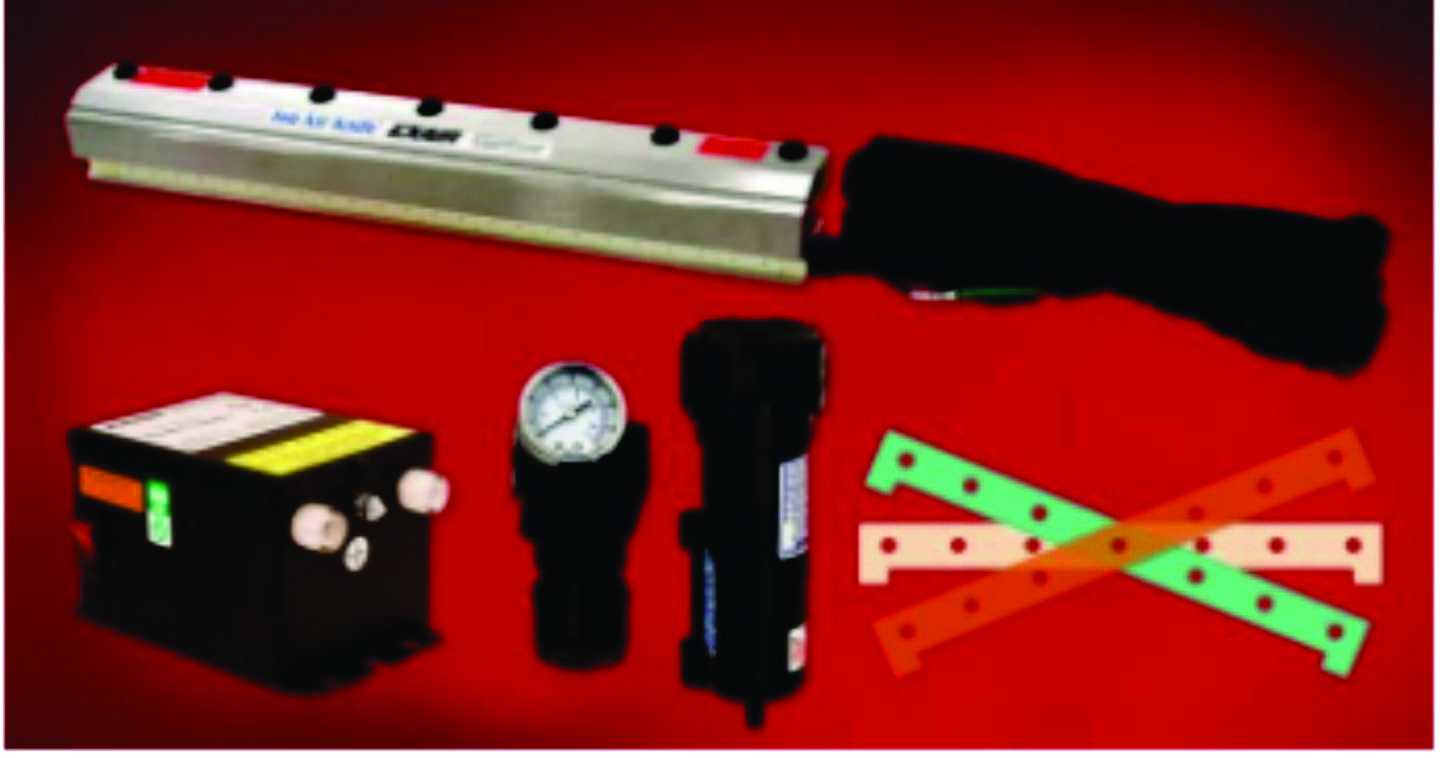

Los kits incluyen la Cuchilla de Aire Ionizado Estándar Gen4, un juego/kit de láminas, una Fuente de Alimentación Gen4 Modelo 7960, un filtro separador y regulador de presión (con acople).

Especificaciones de la Cuchilla de Aire Ionizado Estándar

La Cortina de Aire Ionizado Estándar Gen4 está disponible en longitudes estándar de 3″, 6″, 9″, 12″, 18″, 24″, 30″, 36″, 42″ y 48″ (76, 152, 229, 305, 457, 610, 762, 914, 1067 y 1219 mm). También se ofrecen longitudes especiales de hasta 48″ (1219 mm) y longitudes de sistema ilimitadas (por favor, consultar con fábrica). Se incluye un cable de alimentación blindado y reforzado de 5′ (1,52 m), con conexión a tierra y conector tipo bayoneta ensamblado. Para el funcionamiento de la Cuchilla de Aire Ionizado Estándar se requiere una fuente de alimentación Gen4 Modelo 7960 o 7961 (5kV

Certificaciones: Las Barras Ionizantes Gen4 y las Fuentes de Alimentación Gen4 están reconocidas como Componentes UL según los estándares de seguridad de EE.UU. y Canadá, y cumplen con las normativas CE y RoHS.
Aire comprimido: Se proporcionan entradas de 1/4 NPT en cada extremo.
Eléctrico: Para uso con una fuente de alimentación de 5 kVrms, 5 miliamperios (máx.).
Peligro eléctrico: Las Barras Ionizantes Gen4 son seguras al tacto (menos de 40 microamperios en cortocircuito).
No usar cerca de materiales o gases inflamables.
Materiales de construcción
Partes metálicas: Aluminio
Partes plásticas: UL clasificado 94 HB
Emisores: Acero inoxidable
Temperatura
ambiente máxima: 165°F (74°C)
Láminas: Se pueden instalar láminas más gruesas fácilmente si se requiere una mayor fuerza de impacto del flujo de aire.
