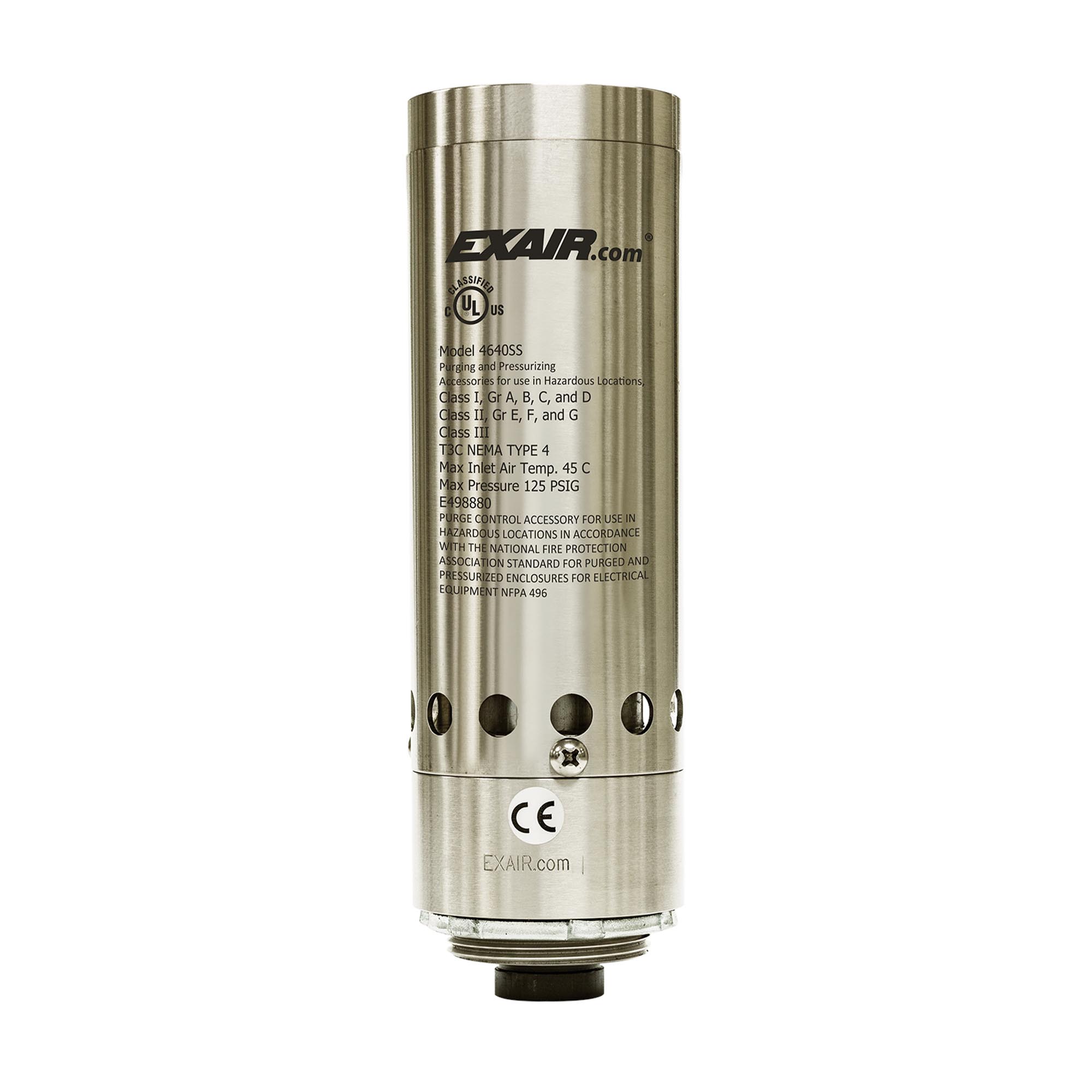

Refrigeradores de Tableros para Áreas Clasificadas y/o Peligrosas

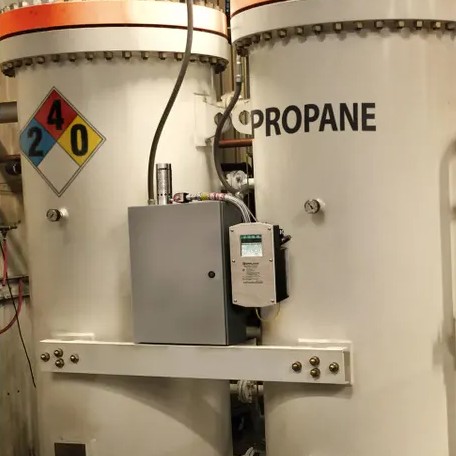

Refrigeradores de Tableros para Áreas Clasificadas y/o Peligrosas - Imagen 2

Funcionamiento de un refrigerador de gabinete

Refrigeradores de Tableros para Áreas Clasificadas y/o Peligrosas

¡Elimine los problemas en sus Controles generados por el Calor, la Suciedad y la Humedad!

¡Eficientes y Seguros! No requieren Mantenimiento

Normalizados NEMA 12, 4, 4X

Pida información y cotización de este producto

¿Qué son los Refrigeradores de Tableros EXAIR?

Los Refrigeradores de Tableros EXAIR proveen la opción más eficiente y económica de enfriar y presurizar tableros eléctricos y electrónicos. Los mismos incorporan un Tubo Vortex para producir aire frío mediante la alimentación de Aire Comprimido directamente desde el compresor.

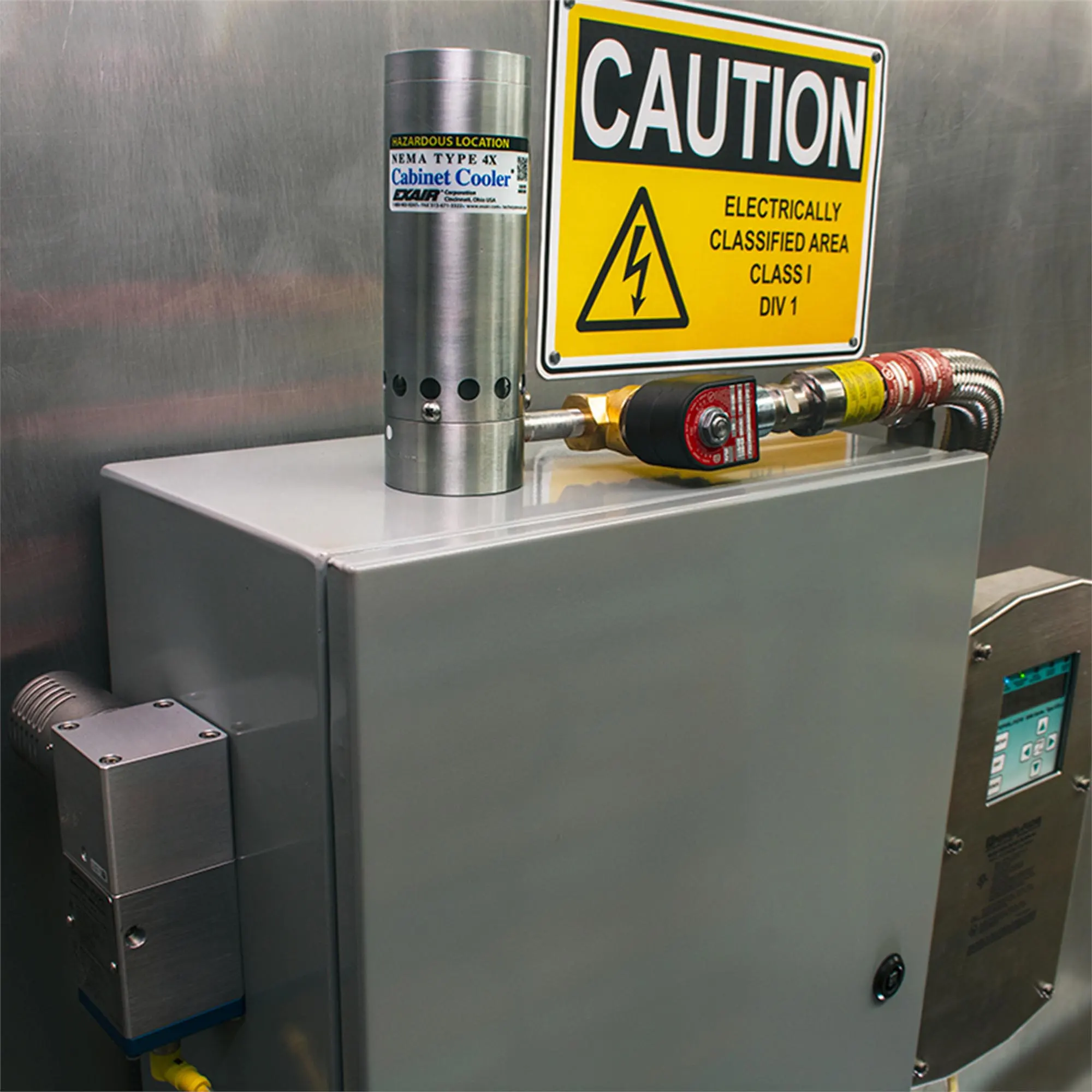

Los Refrigeradores de Tableros para Áreas Clasificadas, están diseñados para instalarse en áreas que se consideran peligrosas o clasificadas, lugares donde exista la posibilidad de que haya un material inflamable o combustible.

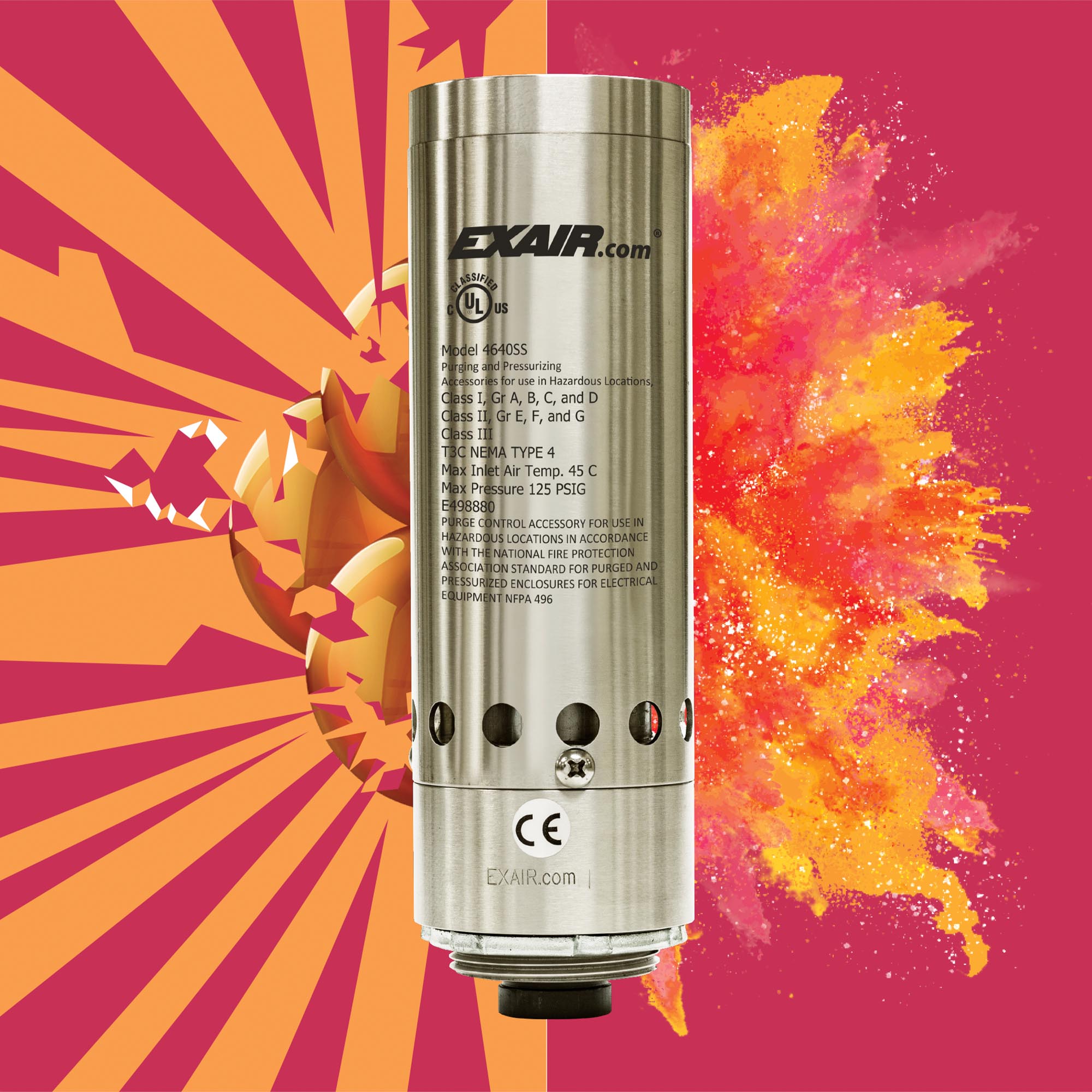

Este Refrigerador también denominado “HazLoc”, debe instalarse junto con un sistema de control purgado y presurizado. (Importante: este sistema de “purga” no debe confundirse con el refrigerador de tablero NHP o con Purga Positiva). Un sistema de purga es un dispositivo separado que hace circular el aire dentro del tablero para garantizar que se hayan eliminado todos los vapores combustibles. Sólo así se permitirá que se encienda la alimentación dentro del tablero. Esto elimina el riesgo de una explosión al mantener el ambiente en el interior del tablero libre de cualquier material peligroso. Un Refrigerador de Tableros para Áreas Clasificadas debe instalarse con un sistema de purga Tipo X o Tipo Z.

Los Refrigeradores de Tableros para Áreas Clasificadas y/o Peligrosas cumplen con las exigentes normas UL y son aptos para las siguientes áreas:

Clase I –> División 1 –> Grupos A, B, C y D
Clase II –> División 1 –> Grupos E, F y G
Clase III

Disponibles en NEMA 12 / 4 / 4X

¿Por qué elegir los Refrigeradores de Tableros EXAIR?

El Tubo Vortex incorporado en los Refrigeradores está fabricado en acero inoxidable, lo que hace que este componente sea resistente a la corrosión y oxidación, asegurando una larga vida útil. Asimismo, estos equipos no posee partes en movimiento por lo que tampoco requieren de mantenimiento, una ventaja fundamental. Son compactos y su instalación se realiza en minutos.

Todos los modelos cumplen con los estándares de seguridad listados en la UL. Diferentes tamaños y capacidades se encuentran disponibles para tableros grandes y pequeños.

Características

Mantienen Fríos y Presurizados los Tableros
Estabilizan la Temperatura y la Humedad
Compactos y Silenciosos (<75 dBA)
Sin Partes en Movimiento, Libres de Mantenimiento
Sin Electricidad, Seguros
Sin CFC’s, Reemplazan Filtros y Ventiladores
Cumplen Normas NEMA 4, 4X y 12 (IP54 y 66)
Instalación en Minutos

Aplicaciones

PLCs
CCMs
Paneles de relés
Cámaras CCTV
Carcazas láser
Gabinetes de computación

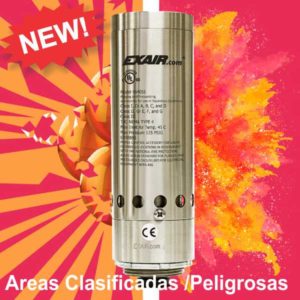

NUEVOS! Refrigeradores para Áreas Clasificadas y/o Peligrosas

Refrigeradores de Tableros Exair – Vista rápida

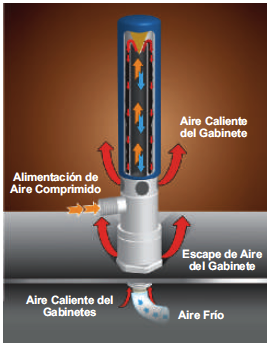

¿Cómo funcionan los Refrigeradores de Tableros?

l Aire Comprimido ingresa dentro del Tubo Vortex incorporado en el refrigerador del Gabinete y es dividido en dos corrientes, una caliente y otra fría. El aire caliente producido por el Vortex es amortiguado y eliminado por el Escape del Tubo Vortex. El aire frío es descargado en el gabinete de control a través del Kit de Distribución de Aire Frío (El Kit incluye: tubo flexible transparente empleado para distribuir el Aire de circulación o para alcanzar puntos calientes, Conectores de tubo y fijaciones autoadhesivas para mantener rígida la tubería).

El aire caliente desplazado del Gabinete, se eleva y se escapa a la atmósfera a través del Escape de Aire del Gabinete a una leve presión positiva. De este modo, el Gabinete de mando es enfriado y purgado con aire frío y limpio. El Aire exterior no podrá nunca ingresar en el Tablero.

Temperatura del Aire de Alimentación: Los Refrigeradores de Gabinetes producen una caída de temperatura de 28 ºC desde la temperatura del Aire de alimentación cuando la presión es de 5,5

bar. De esta forma, a mayor temperatura de alimentación, menor capacidad de enfriamiento. Asimismo, bajas presiones contribuirán también a reducir la capacidad de enfriamiento.

Modelos NEMA 12 (IP54) / 4 (IP66) / 4X (IP66)

Refrigeradores NEMA 12 – Resistentes al Polvo y Aceites

Resistentes al Polvo y Aceites Son la opción ideal para la mayoría de las industrias, donde no hay líquidos presentes ni ambientes corrosivos.

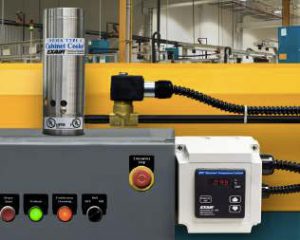

Refrigeradores NEMA 4 – Resistentes al Polvo, Aceites y a Salpicaduras

Incorporan una válvula auxiliar de baja presión tanto para el Tubo Vortex como para el Escape de Aire del Gabinete. Esta cierra y sella cuando el enfriador no está operando.

Refrigeradores NEMA 4X – Resistentes al Polvo, Aceites y a Salpicaduras

Idem NEMA 4 y Construidos en Acero Inoxidable. Son ideales para utilizarse en Industrias Alimenticias y en ambientes corrosivos.

Otros Modelos Especiales

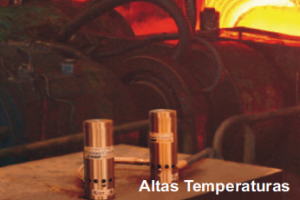

Refrigeradores para Altas Temperaturas – De 52°C a 93°C

Son la mejor opción cuándo los componentes internos no resisten las altas temperaturas generadas por estar situados cercanos a hornos, caloventores, etc. Disponibles en NEMA 12 / 4 / 4X

Refrigeradores con Purga Non-Hazardous – Para Ambientes con Contaminantes

Ideales para implementarse en áreas donde normalmente ingresan contaminantes a través de pequeñas aberturas o conductos. Bajo condiciones normales, este Sistema provee una leve presión positiva dentro del gabinete, pasando 28SLPM de aire a través del enfriador cuándo la válvula solenoide se encuentra cerrada. Cuándo el termostato detecta altas temperaturas, esta válvula se abre, dejando circular todo el volumen de Aire Comprimido a la presión correspondiente, refrigerando el gabinete completamente. Disponibles en NEMA 12 / 4 / 4X

¿Cómo elegir el Refrigerador adecuado?

Para determinar el modelo adecuado, es necesario primero determinar la carga de calor a la que está sometido el panel. El total de esta temperatura, resulta de la combinación de dos factores: el calor disipado en el recinto y la transferencia de calor desde afuera hacia adentro del recinto.

Por favor complete la siguiente información, la misma será utilizada para recomendar el Refrigerador más adecuado para su aplicación. A la brevedad recibirá su cotización. Muchas gracias.

Accesorios Disponibles

Componente para Funcionamiento Intermitente ¡Mejore la Eficiencia Energética!

Los Refrigeradores de Tableros pueden ser utilizados de manera continua o bien, en forma intermitente, sumando el componente opcional disponible, Modelo 9099IN-24, ideado con el objetivo de Ahorrar Aire Comprimido y por lo tanto, Energía Eléctrica.

Para esto debe emplearse un termostato o bien el Control Electrónico de Temperatura de

EXAIR. De esta forma, el Refrigerador actuará sólo cuando la temperatura interna alcance valores previamente seteados. Asimismo los Refrigeradores posibilitan una presurización constante del tablero evitando el ingreso de polvo o polución no deseada.
